機車LED噴射探針工具查修線組介紹
一、生產販售動機
- 市面上很少根據機車行發行適合查修線路套件工具，昌電莊老師以30多年機車電機查修經驗，整合一些車行常用工具，針對目前機車(噴射防水接頭)統整販售線路查修工具。
- 有以下幾點優勢
- 單品測量元件時，不需破壞線路可直接從插頭端子後方量測，減少線路生繡，使阻坑變大。
- 適應任何電錶、探棒的延長線，減少您接線的麻煩，輔助您快速檢測。
- 測量電流時，不需將電線剪斷，可用線組的速線達到串聯的迴路。
- 配備一組LED燈，可監控霍爾、光電訊號、噴油嘴、電磁閥…等控制訊號。
- 盒內的各種線組，可適用於各種車系的插頭端子，通用性高且使用便利。
二、介紹
- 雙向LED燈，雙向二色的LED燈，正、負極改變時LED燈的顏色會改變，可監控噴油嘴，電磁閥，ECU，、、、等控制訊號。
- 紅黑探針組，測量部品時，不須破壞電路，可直接重插頭端子後方測量。探針使用時請注意使力角度，避免意外。 (使用高碳鋼材質,韌性強)。
- 紅黑鱷魚夾，可直接插入香蕉頭轉接成夾具，適合香蕉延長線搭配鱷魚夾車台搭鐵
- 兩端香蕉公母頭，依據需求探測待測物，可與鱷魚夾、LED燈、探針、三通接頭線組、延長線等搭配使用。
三、功能介紹
- 介紹跟機車電路檢修機產生連接
- 用探針加LED測量線路有無來電2.測量機車交流電壓(訊號與發電)
四、機車電路檢修機電線接法
- 機車電路檢修機，大夾子紅→電池正極2.黑→電池負極3.綠→車台負電線
小圓頭1.紅→香蕉線紅與探針紅2. 黑→香蕉線黑與探針黑
檔位(二)ACV交流電壓 ※注意看錶頭數值
二、探針接在待測端1.探針紅→CDI配線黑紅 探針黑→CDI配線綠
三、交流電數值應 AC交流電45V以上，此機車交流電數值??超過45V屬於正常!!如果低於45V就故障

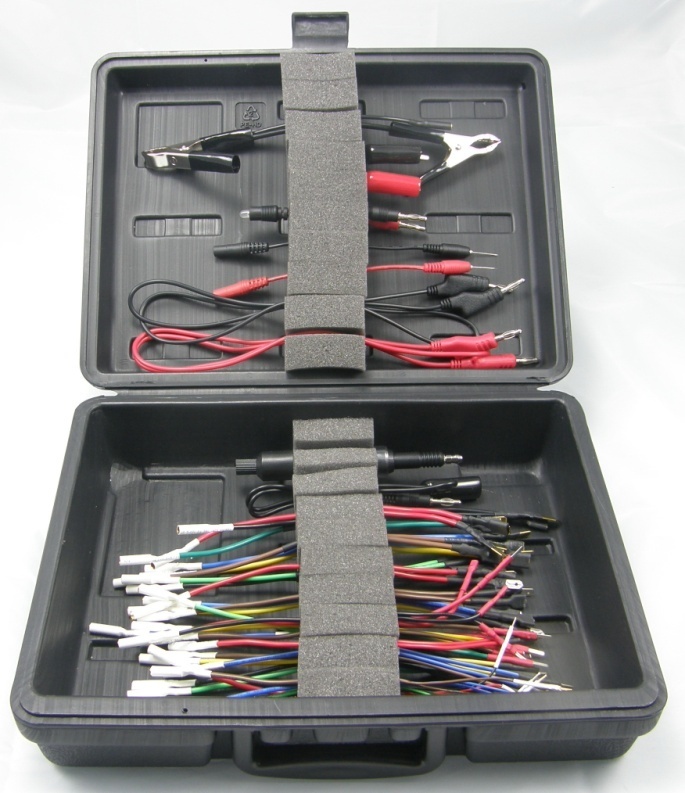

機車專用量測線組含噴射
- 測量元件時，不需破壞線路可直接從插頭端子後方量測，減少線路生繡，使阻坑變大。
- 適應任何電錶、探棒的延長線，減少您接線的麻煩，輔助您快速檢測。
- 測量電流時，不需將電線剪斷，可用線組的速線達到串聯的迴路。
- 配備二組LED燈，可監控霍爾、光電訊號、噴油嘴、電磁閥…等控制訊號。
- 盒內的各種線組，可適用於各種車系的插頭端子，通用性高且使用便利。 。

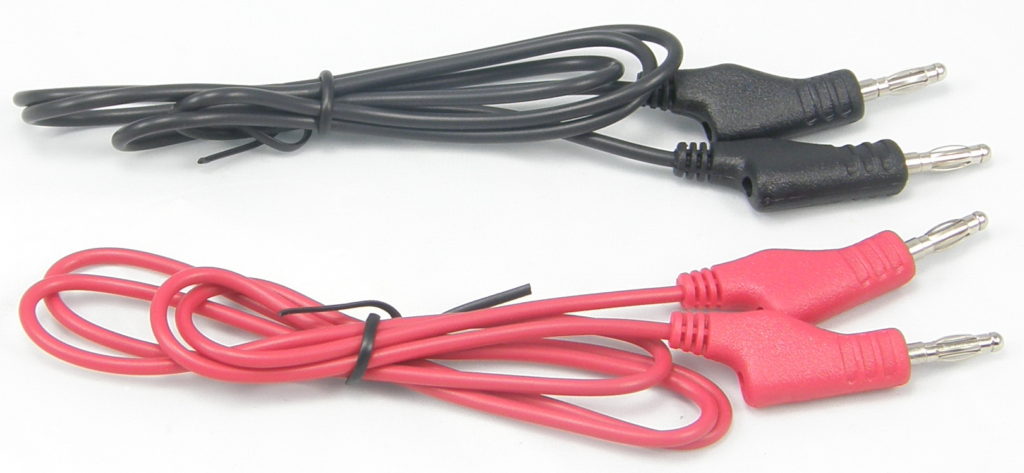

香蕉公、母座，1對1形式
依據需求探測待測物，可與鱷魚夾、LED燈、探針、三通接頭線組、延長線等搭配使用

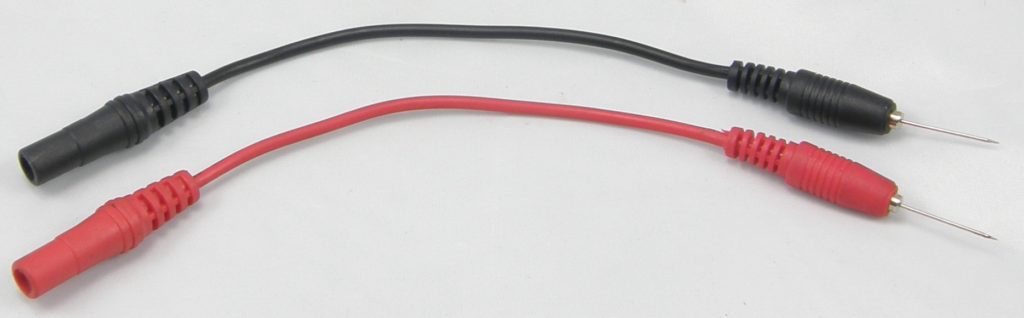

測量部品時，不須破壞電路，可直接重插頭端子後方測量。
探針使用時請注意使力角度，避免意外。
(使用高碳鋼材質,韌性強)

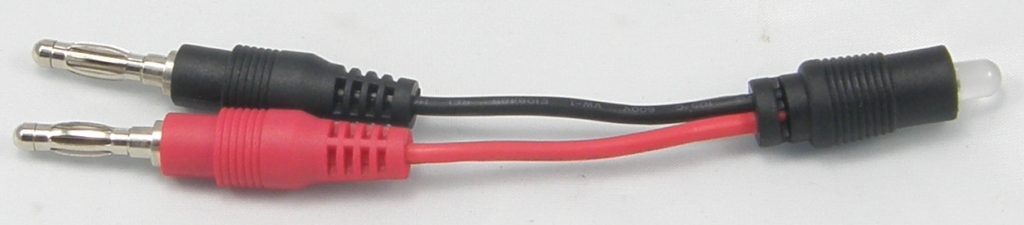

雙向二色的LED燈，正、負極改變時LED燈的顏色會改變
可監控噴油嘴，電磁閥，ECU，、、、等控制訊號。

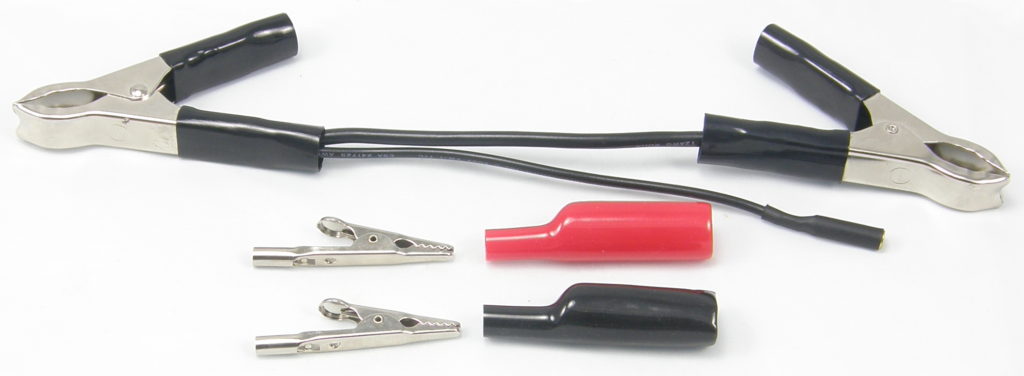

可夾電瓶樁頭及電線
適用五期噴射後無起動桿機種，測量充電、漏電最佳利器。
您還在用經驗，靠運氣，來換零件猜毛病嗎？

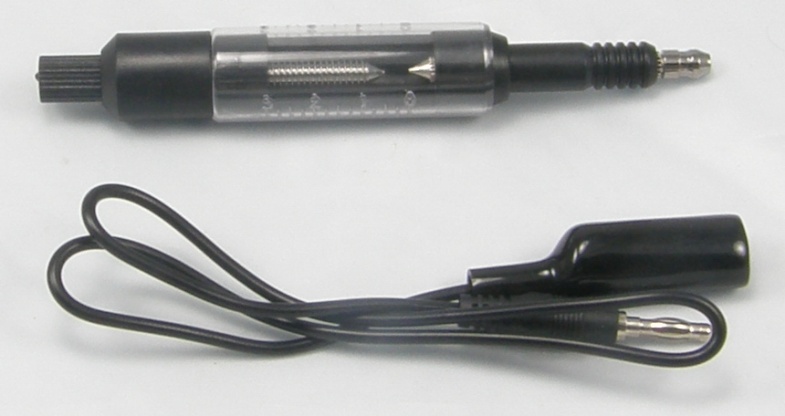

正確、快速、準確、安全、方便判斷點火系統好壞因應不同車種情況調整不同間隙
依據火花顏色及跳火距離來判斷線圈的好壞。

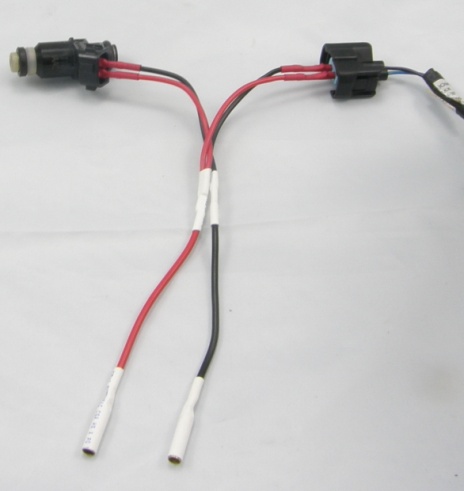

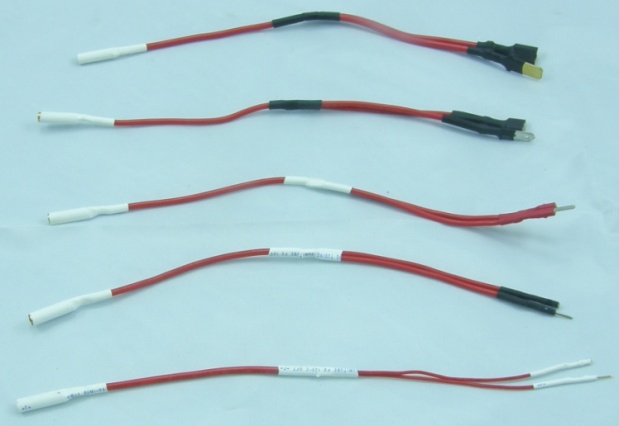

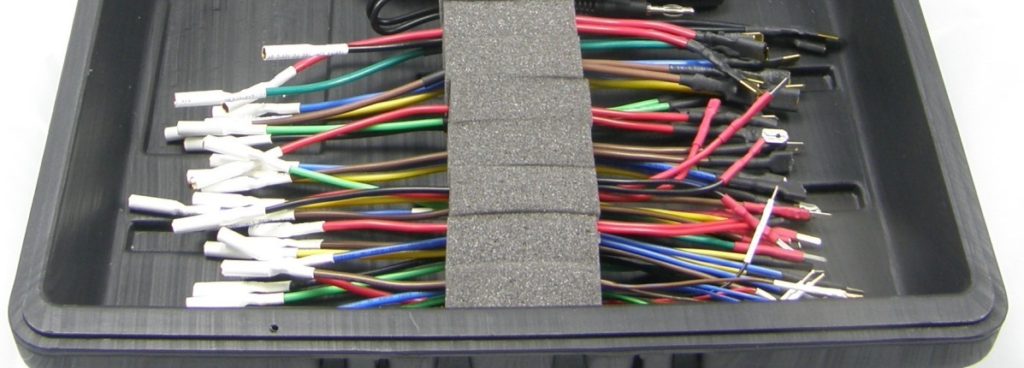

各式各樣的公母接頭，讓您可靈活用於診斷工作上，協助技師快速檢修及判斷，為線路診斷的好幫手！
本產品依市場絕大多數車廠之適用需求而製造，主要是協助技師快速檢修及判斷之用！

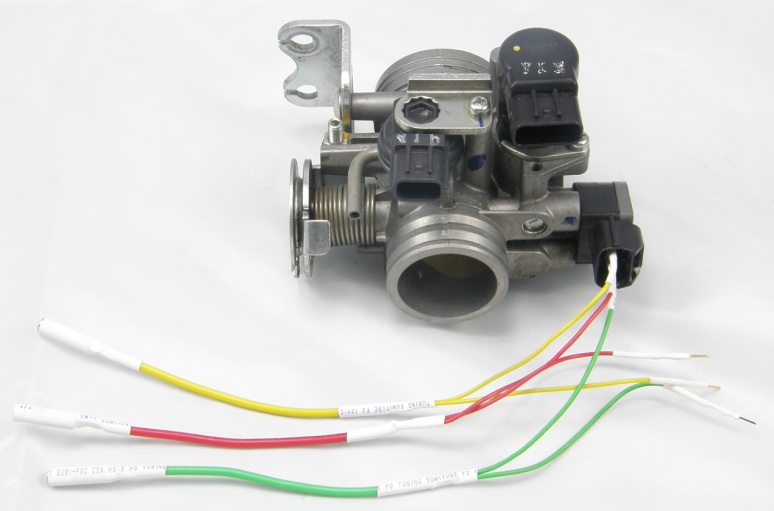

包含五大廠牌所有噴射特殊接頭(京濱系統、西門子系統)
